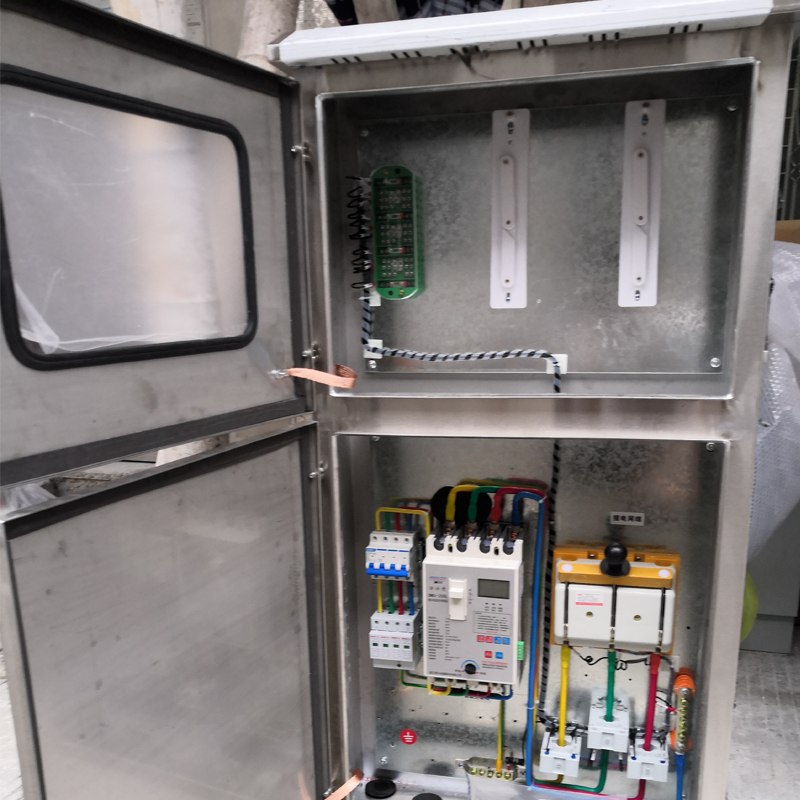

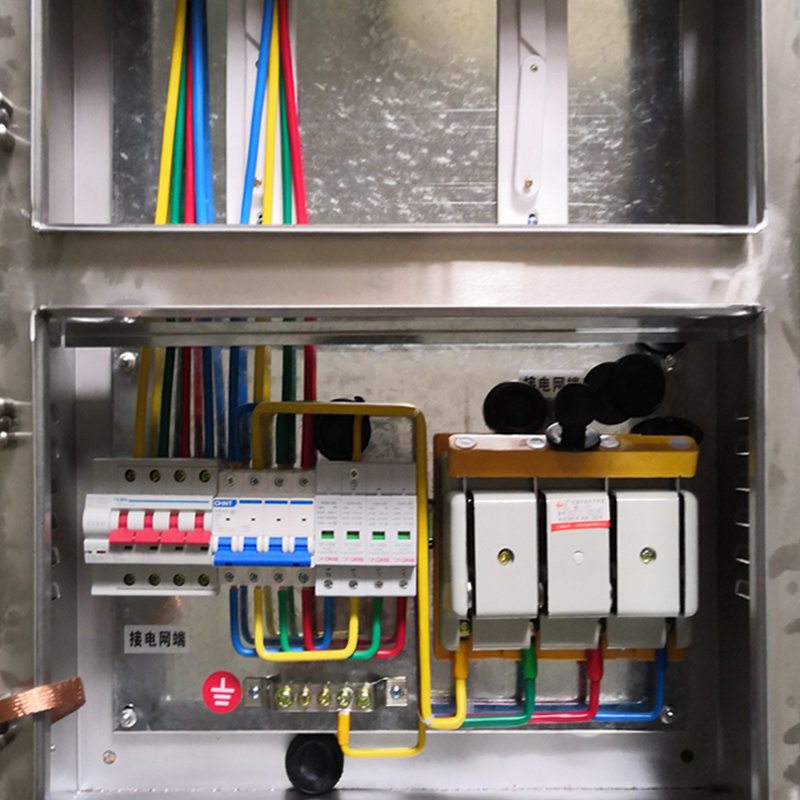

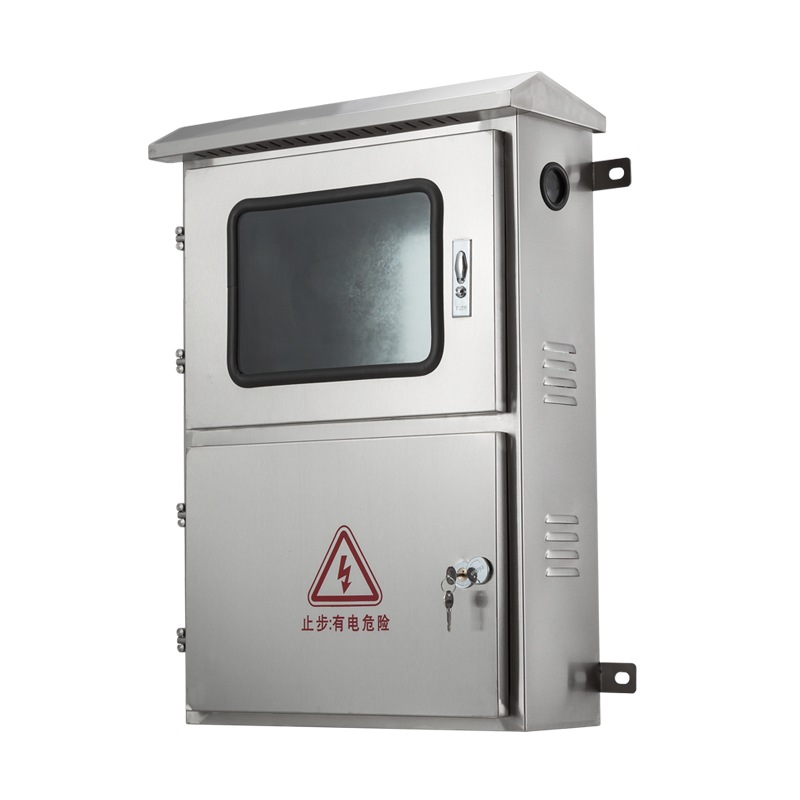

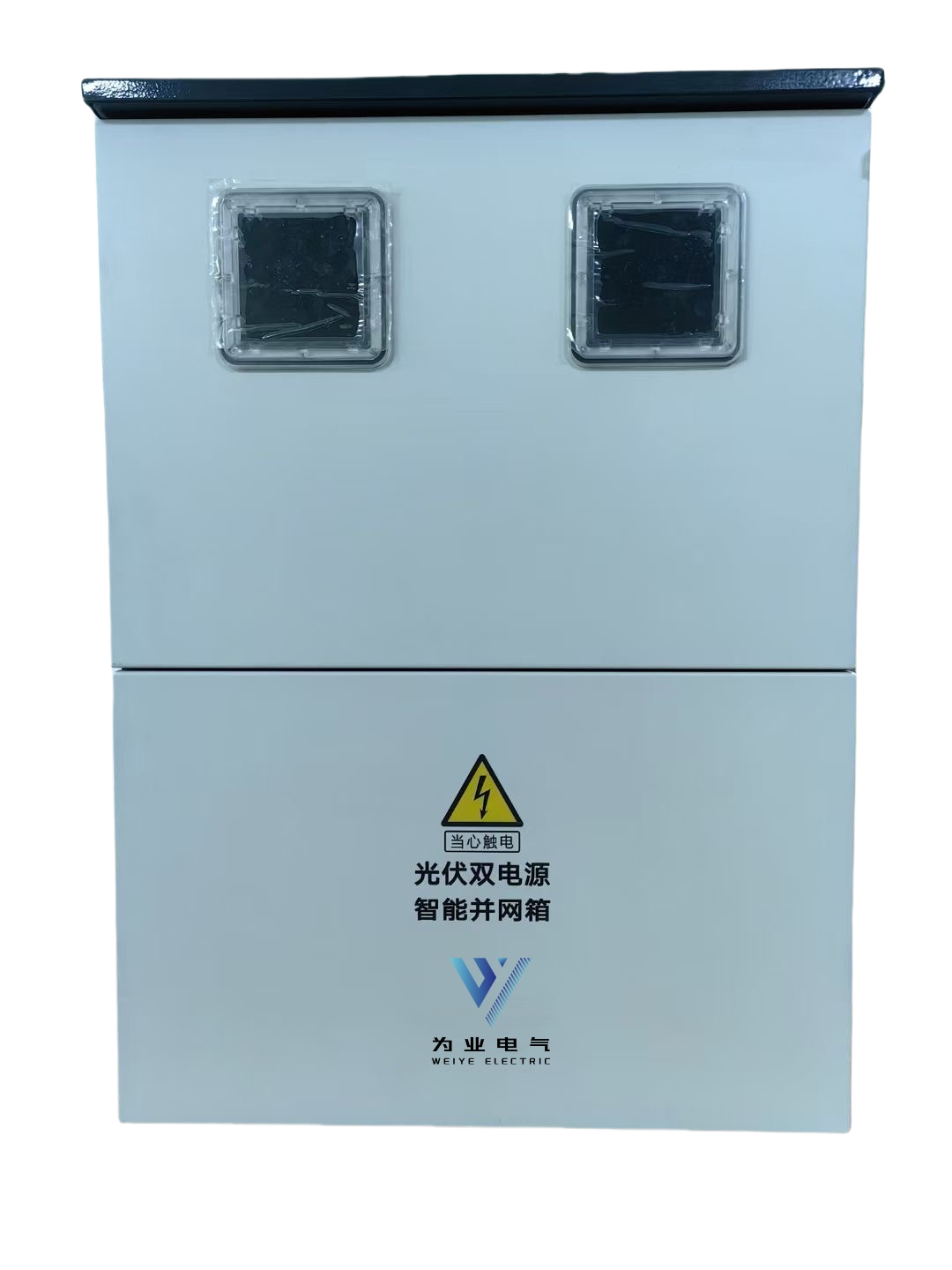

WY-3-10KW帶計量光伏并網箱
手機：15306776952
手機：15306776910
電話：15306776952
郵箱：3110249856@qq.com
光伏并網箱是用于在用戶場地附近建設的光伏電站，運行方式以用戶側自發自用、多余電量上網；為了最大限度的保護系統安全運行，確保逆變器與市電電網 的安全協調，提高系統可靠性及電能計量而設計的光伏并網配電箱。
該產品具有防護等級高，使用壽命長，安裝操作方便等特點。其功能有隔離保護，過載保護、短路保護、浪涌接地保護、過欠壓保護及恢復后重合、發電電能計量等。
技術參數 | |||||
型號 | WYJ3KW | WYJ5KW | WYJ6KW | WYJ8KW | WYJ10KW |
額定功率 | 3KW | 5KW | 6KW | 8KW | 10KW |
額定電壓及頻率 | 220V AC/50HZ | ||||
輸入路數（N） | 1路 | ||||
輸入斷路器控制 | 有（品牌可選） | ||||
交流輸出 | 1路 | ||||
總輸出斷路器控制 | 并網開關專用（品牌可選） | ||||
總輸出防雷保護（選配） | 有（品牌可選） | ||||
常規數據 | |||||
參考尺寸 | 380*535*160 | ||||
參考重量 | 10~15（根據要求定制化） | ||||
安裝尺寸 | 380*535*160 | ||||
箱體材質 | 304不銹鋼/201不銹鋼噴塑/ABS | ||||
安裝方式 | 壁掛安裝 | ||||
進出線接口 | 電纜接頭PA66，IP68 | ||||
防護等級 | 室外IP65 | ||||
使用海拔 | ≤3000m | ||||
耐鹽霧 | 鹽霧試驗336小時（可定做鹽霧試驗500小時的產品） | ||||
工作溫度（°C） | 環境溫度：-30°C～+50°C；儲藏溫度：-40~+70°C；濕度：0-95%，無凝霜，無腐蝕性氣體場所 | ||||
安全 | |||||
匯流線纜 | 光伏專用上上線纜 | ||||
絕緣電阻 | ≥1KΩ/V | ||||
電氣間隙/爬電距離 | ≥10mm/≥12.5mm | ||||
保護功能 | |||||
斷路器分?jǐn)嗄芰?/span> | 微型斷路器7.5KA（415V以下） | ||||
交流防雷防電電流 | 有，In:20KA.Imax:40KA,Up:≤1.5KV | ||||
短路保護 | 有 | ||||
過欠壓保護 | 自動重合閘/自復式過欠壓 | ||||
