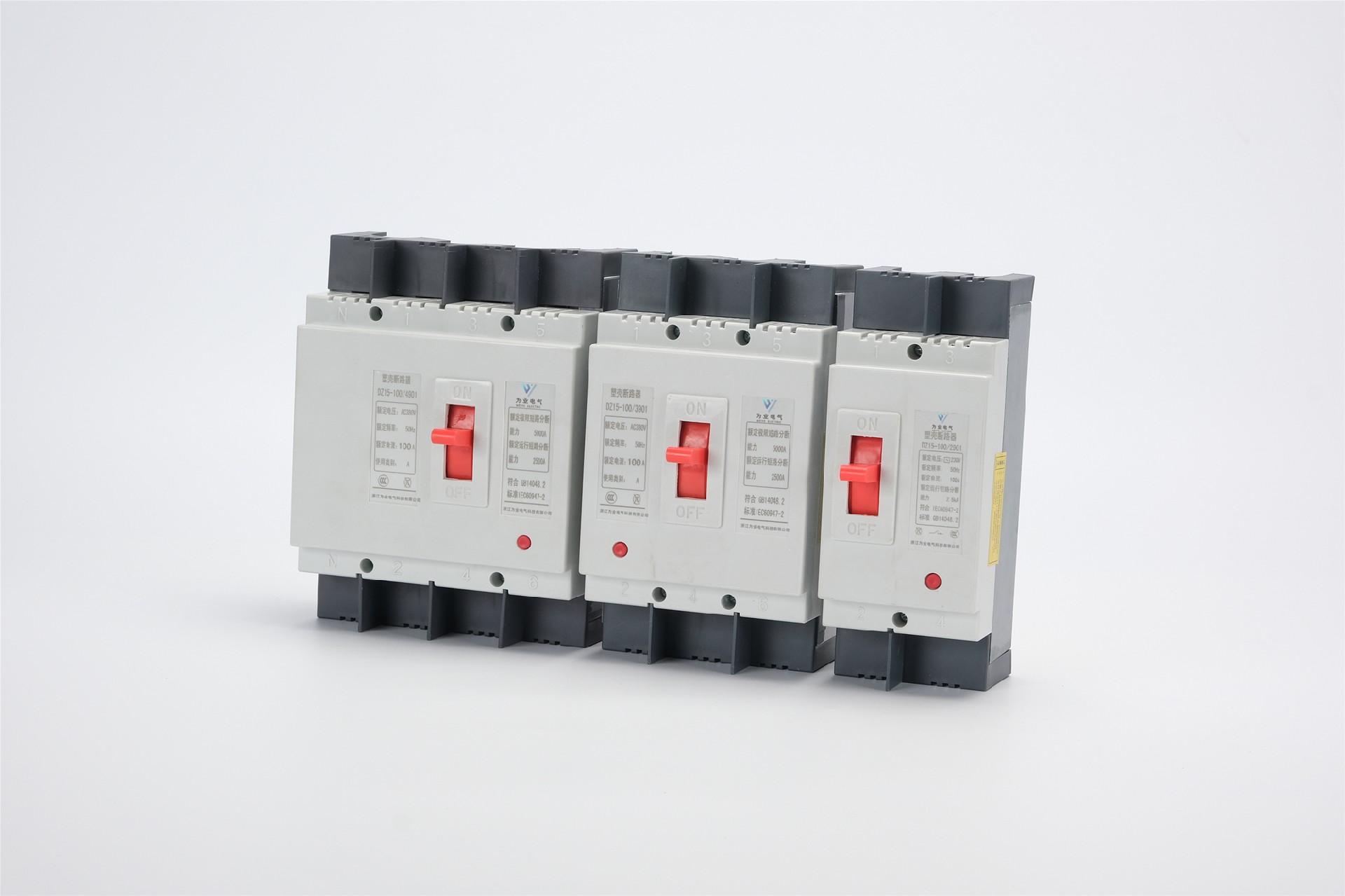

DZ15系列塑殼斷路器適用于交流50Hz、額定電壓380V、額定電流至63A(100)的電路中做過載、短路保護之用，并可作為線路的不頻繁轉換及電動機的不頻繁起動之用。

本產品符合GB14048.2標準。

一、結構特點

有二、三、四極。操作機構具有明顯的快合、快分功能。長延時脫扣器采用油阻尼液壓式脫扣器、可提供較理想的反時限保護特性。

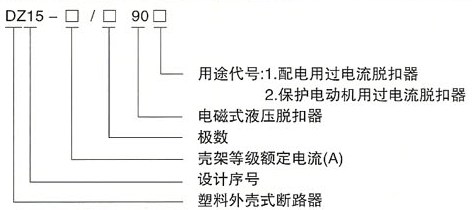

二、型號及含義

常見型號有：

DZ15-40/3901 DZ15-40/3902 DZ15-63/3901 DZ15-63/3902

DZ15-100/3901 DZ15-100/3902 DZ15-100/4901 DZ15-100/4902

主要參數及技術性能

1、CM15塑殼斷路器的基本參數

正常工作條件和安裝條件

■ 溫度：周圍空氣溫度上限不超過正四十?dāng)z氏度，24小時內的平均溫度值不超過正三十五攝氏度，下限溫度不低于負五攝氏度。
■ 海拔:安裝地點的海拔不超過2000m.
■ 大氣條件：大氣的相對溫度在周圍溫度正四十?dāng)z氏度時不超過百分之五十，在較低溫度下,可以有較高的相對濕度,最濕月的月平均最低溫度不超過正二十五攝氏度，月平均最大相對濕度不超過百分之九十,并考慮到因溫度變化發生在產品表面的凝露。
■ 污染等級：III級。
■ 安裝類別：III級
■ 外磁場：漏電斷路安裝場所附近的外磁場,任何方向不應超過地磁場的五倍。

結構與工作原理

DZ15塑殼斷路器主要由操作機構、復式脫扣器（或瞬時脫扣器）、觸頭、滅弧室、零序電流互感器、電子組件板、漏電脫扣器、試驗裝置等組成。并安裝在一個塑料外殼中。
當被保護線路中有漏電或人身觸電時，只要漏電電流達到動作值，零序電流互感器的二次繞組就輸出一個信號，經電子組件板放大，使漏電脫扣器動作切斷電源，從而起到漏電和觸電保護作用。
